產品簡介

---

離心水泵、管道泵、NSW臥式管道離心泵為非自吸、單級單吸臥式，軸向進水，徑向出 水，泵體底部與底座固定。
釆用標準型耐磨機械密封。
NSW，NSWF泵采用直聯型聯接加長軸結構。

最小進口壓力
最小進口壓力取決于NPSH值+0.5米的安全余量+汽化壓力。如果下列情況發生，重新計算入口壓力：
液體溫度較高
液體流速超過了額定值
吸程較大或進口管路長
系統壓力太小
進口條件差、工作壓力低
特點
采用后拉式結構，維修時無須拆除泵體及管路。
葉輪進行了優化設計，進口口徑加大，無渦流， 有效地降低水泵汽蝕余量，使得水泵運行平穩低噪聲。
NSW，NSWF泵體積小、結構緊湊、安裝簡單。

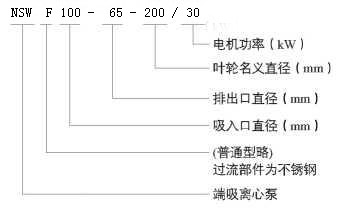

型號意義

---



選型范圍

---

典型應用 產品適宜在清潔、稀薄、非侵蝕、非易燃易爆且 不含固體顆粒或纖維的液體中使用。 供水系統 供熱、空調系統 增壓供水、恒壓供水 消防、噴淋系統 灌溉、畜牧使用 工業冷卻、加熱循環系統 工業輸送、排放系統

性能參數本數據僅供參考，請以實際訂貨為準！

---

• 最大流量：800m3/h
• 最高揚程：160m
• 最大工作壓力：16巴
• 最大進口壓力：6巴
• 最大功率：160kW
• 介質溫度：-15°C~110°C
• 進出口徑：進口口徑：DN50~DN250
• 出口口徑：DN32~DN200

序號	泵型號	Q [m3/h]	H [m]	配用電機 [kW]	n [r/min]
1	50-32-160/3	12.5	28	3	2900
2	50-32-160/4		36	4
3	50-32-160/5.5		44	5.5
4	50-32-200/7.5		55	7.5
5	50-32-200/11		74	11	2950
6	65-40-200/7.5	25	48	7.5	2900
7	65-40-200/11		62	11	2950
8	65-40-200/15		72	15
9	65-40-250/18.5		84	18.5
10	65-40-250/22		95	22
11	65-40-250/30		105	30
12	65-40-315/22		105	22
13	65-40-315/30		120	30
14	65-40-315/37		145	37
15	65-40-315/45		165	45
16	65-50-160/4		28	4	2900
17	65-50-160/5.5		36	5.5
18	65-50-160/7.5		42	7.5
19	80-50-200/11	50	44	11	2950
20	80-50-200/15		57	15
21	80-50-200/18.5		64	18.5
22	80-50-200/22		71	22
23	80-50-250/30		84	30
24	80-50-250/37		100	37
25	80-50-315/37		105	37
26	80-50-315/45		125	45
27	80-50-315/55		140	55
28	80-50-315/75		152	75

序號	泵型號	Q [m3/h]	H [m]	配用電機 [kW]	n [r/min]
29	80-65-160/5.5	50	22	5.5	2900
30	80-65-160/7.5		29	7.5
31	80-65-160/11		38	11	2950
32	80-65-160/15		44	15
33	100-65-200/18.5	100	36	18.5	2950
34	100-65-200/22		43	22
35	100-65-200/30		56	30
36	100-65-200/37		67	37
37	100-65-250/45		80	45
38	100-65-250/55		88	55
39	100-65-250/75		108	75
40	100-65-315/90		128	90
41	100-65-315/110		148	110
42	100-80-160/11		23	11
43	100-80-160/15		30	15
44	100-80-160/18.5		35	18.5
45	100-80-160/22		40	22
46	125-100-200/30	200	34	30
47	125-100-200/37		41	37
48	125-100-200/45		48	45
49	125-100-200/55		55	55
50	125-100-200/75		66	75
51	125-100-250/75		75	75
52	125-100-250/90		86	90
53	125-100-250/110		100	110
54	125-100-315/90		93	90
55	125-100-315/110		108	110
56	125-100-315/132		124	132
57	125-100-315/160		144	160

序號	泵型號	[m3/h]	H [m]	配用電機 [kW]	n [r/min]
1	50-32-160/0.55	6.3	8.5	0.55	1450
2	50-32-160/0.75		11	0.75
3	50-32-200/1.1		14	1.1
4	50-32-200/1.5		18	1.5
5	65-40-200/1.1	12.5	12	1.1
6	65-40-200/1.5		15	1.5
7	65-40-200/2.2		17.5	2.2
8	65-40-250/3		25	3
9	65-40-315/4		34	4
10	65-40-315/5.5		40	5.5
11	65-50-160/0.55		7	0.55
12	65-50-160/0.75		9	0.75
13	65-50-160/1.1		10.5	1.1
14	80-50-200/1.5	25	11	1.5
15	80-50-200/2.2		15	2.2
16	80-50-200/3		17.5	3
17	80-50-250/4		21	4
18	80-50-250/5.5		25	5.5
19	80-50-315/5.5		30	5.5
20	80-50-315/7.5		37	7.5
21	80-65-160/0.75		6	0.75
22	80-65-160/1.1		8	1.1
23	80-65-160/1.5		10.5	1.5
24	100-65-200/3	50	11.5	3
25	100-65-200/4		14	4
26	100-65-200/5.5		16	5.5
27	100-65-250/5.5		20	5.5
28	100-65-250/7.5		25	7.5
29	100-65-315/11		32	11	1480
30	100-65-315/15		40	15
31	100-80-160/1.5		6.5	1.5	1450
32	100-80-160/2.2		9	2.2
33	100-80-160/3		10.5	3

序號	泵型號	Q [m3/h]	H [m]	配用電機 [kW]	n [r/min]
34	125-80-400/15	50	39	15	1480
35	125-80-400/18.5		45	18.5
36	125-80-400/22		50	22
37	125-80-400/30		60	30
38	125-80-400/37		67	37
39	125-100-200/4	100	9	4	1450
40	125-100-200/5.5		11.5	5.5
41	125-100-200/7.5		14	7.5
42	125-100-200/11		16.5	11	1480
43	125-100-250/15		25	15
44	125-100-315/11		23	11
45	125-100-315/18.5		32	18.5
46	125-100-315/22		36	22
47	125-100-315/30		40	30
48	125-100-400/30		50	30
49	125-100-400/37		58	37
50	125-100-400/45		65	45
51	150-125-250/11	200	12.5	11
52	150-125-250/15		16	15
53	150-125-250/18.5		20	18.5
54	150-125-250/22		24	22
55	150-125-315/30		32	30
56	150-125-315/37		39	37
57	150-125-400/45		50	45
58	150-125-400/55		57	55
59	150-125-400/75		68	75
60	200-150-315/37	400	23	37
61	200-150-315/45		27	45
62	200-150-315/55		32	55
63	200-150-315/75		38	75
64	200-150-400/75		43	75
65	200-150-400/90		50	90
66	200-150-400/110		62	110
67	250-200-315/37	500	20	37
68	250-200-315/45		23	45
69	250-200-315/55	630	24	55
70	250-200-315/75		32	75
71	250-200-400/90		37	90
72	250-200-400/110		44	110
73	250-200-400/132		53	132
74	250-200-400/160		60	160

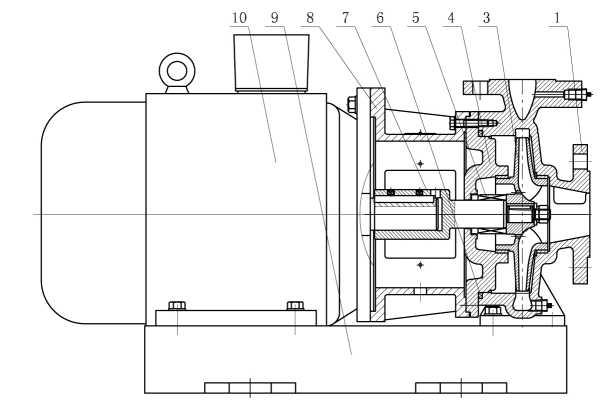

結構圖紙

---

NSW，NSWF零件材料

序號	零件名稱	材料	對照代號/AISI/ASTM
1	泵體	鑄鐵HT200/ZG07Cr19Ni9	ASTM25B/AISI304
3	葉輪	HT200/ZG07Crl9Ni9	ASTM25B/AISI304
4	泵蓋	鑄鐵HT200/ZG07Cr19Ni9	ASTM25B/AISI304
5	機械密封	石墨一碳化硅
6	O形橡膠圈	丁腈橡膠NBR
7	泵軸	不銹鋼20Crl3/06Crl9Nil0	AISI420/AISI304
8	泵頭	鑄鐵HT200	ASTM25B
9	底座	Q235-A	AISIA570
10	電機

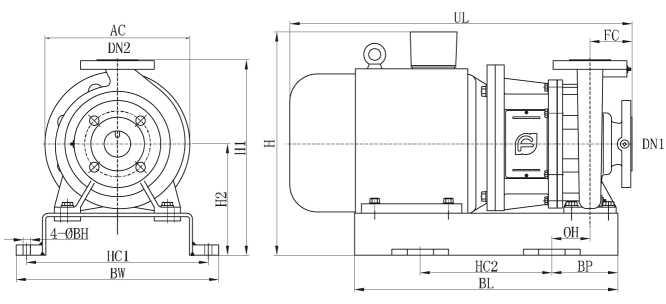

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

NSW,NSWF 泵外形尺寸表 2極

型號	功率 (kW)	H	H1	H2	HC1	HC2	BW	BL	BP	BH	OH	UL	FC	DN1	DN2	總重量 (kg)
50-32-160	3	382	372	212	306	250	336	450	100	14	47.5	563	80	50	32	75
	4	400	372	212	306	250	336	450	100	14	47.5	578	80	50	32	81
	5.5	425	372	212	335	300	365	500	100	14	47.5	650	80	50	32	105
50-32-200	7.5	453	420	240	350	300	380	500	100	14	46	650	80	50	32	120
	11	500	420	240	390	350	420	600	125	18	71	787	80	50	32	175
65-40-200	7.5	453	420	240	335	300	365	500	100	14	47.5	670	100	65	40	120
	11	500	420	240	390	350	420	600	125	18	71	807	100	65	40	177
	15	500	420	240	390	350	420	600	125	18	71	807	100	65	40	187
65-40-250	18.5	520	485	260	390	400	420	660	130	18	63.5	865	100	65	40	222
	22	535	485	260	430	400	460	700	150	18	81.5	895	100	65	40	257
	30	585	505	280	470	450	500	750	150	18	81.5	967	100	65	40	318
65-40-315	22	555	530	280	430	400	460	700	150	18	81.5	920	125	65	40	270
	30	585	530	280	465	500	495	800	150	18	81.5	992	125	65	40	340
	37	585	530	280	465	500	495	800	150	18	81.5	992	125	65	40	359
	45	640	555	305	520	500	560	820	160	22	90	1042	125	65	40	428
65-50-160	4	400	372	212	306	250	336	450	100	14	47.5	578	80	65	50	83
	5.5	425	372	212	335	300	365	500	100	14	47.5	650	80	65	50	107
	7.5	425	372	212	335	300	365	500	100	14	47.5	650	80	65	50	110

型號	功率 (kW)	H	H1	H2	HC1	HC2	BW	BL	BP	BH	OH	UL	FC	DN1	DN2	總重量 (kg)
80-50-200	11	500	440	240	390	350	420	600	125	18	71	807	100	80	50	181
	15	500	440	240	390	350	420	600	125	18	71	807	100	80	50	191
	18.5	500	440	240	390	400	420	660	130	18	76	862	100	80	50	211
	22	535	460	260	430	400	460	700	150	18	96	892	100	80	50	254
80-50-250	30	585	505	280	470	450	500	750	150	18	81.5	992	125	80	50	320
	37	585	505	280	470	450	500	750	150	18	81.5	992	125	80	50	339
80-50-315	37	610	585	305	465	500	495	800	150	18	81.5	992	125	80	50	370
	45	640	585	305	520	500	560	820	160	22	90	1042	125	80	50	434
	55	715	630	350	585	550	625	950	200	22	130	1156	125	80	50	534
	75	780	660	380	630	600	670	1000	200	22	130	1231	125	80	50	675
80-65-160	5.5	453	420	240	335	300	365	500	100	14	47.5	670	100	80	65	115
	7.5	453	420	240	335	300	365	500	100	14	47.5	670	100	80	65	118
	11	500	420	240	390	350	420	600	125	18	71	807	100	80	65	175
	15	500	420	240	390	350	420	600	125	18	71	807	100	80	65	185
100-65-200	18.5	520	485	260	390	400	420	660	130	18	63.5	865	100	100	65	222
	22	535	485	260	430	400	460	700	150	18	81.5	895	100	100	65	257
	30	585	505	280	470	450	500	750	150	18	81.5	967	100	100	65	318
	37	585	505	280	470	450	500	750	150	18	81.5	967	100	100	65	337
100-65-250	45	640	555	305	520	500	560	820	160	22	76.5	1042	125	100	65	426
	55	715	600	350	585	550	625	950	200	22	116.5	1156	125	100	65	529
	75	780	630	380	630	600	670	1000	200	22	114	1231	125	100	65	673
100-65-315	90	780	660	380	630	600	670	1100	250	22	164	1295	125	100	65	730
	110	945	695	415	720	600	760	1100	250	22	164	1530	125	100	65	1161
100-80-160	11	500	440	240	390	400	420	660	130	18	63.5	810	100	100	80	177
	15	500	440	240	390	400	420	660	130	18	63.5	810	100	100	80	187
	18.5	500	440	240	390	400	420	660	130	18	63.5	865	100	100	80	207
	22	535	460	260	430	400	460	700	150	18	83.5	895	100	100	80	248
125-100-200	30	585	560	280	465	500	495	800	150	18	69	992	125	125	100	349
	37	585	560	280	465	500	495	800	150	18	69	992	125	125	100	368
	45	640	585	305	520	500	560	820	160	22	76.5	1042	125	125	100	431
	55	715	630	350	585	550	625	950	200	22	116.5	1156	125	125	100	534
	75	780	660	380	630	600	670	1000	200	22	114	1231	125	125	100	678

型號	功率 (kW)	H	H1	H2	HC1	HC2	BW	BL	BP	BH	OH	UL	FC	DN1	DN2	總重量 (kg)
125-100-250	75	780	660	380	630	600	670	1000	200	22	114	1265	140	125	100	701
	90	780	660	380	630	600	670	1100	250	22	164	1315	140	125	100	738
	110	945	695	415	720	600	760	1100	250	22	164	1523	140	125	100	1169
125-100-315	90	780	695	380	630	600	670	1100	250	22	164	1310	140	125	100	744
	110	945	730	415	720	600	760	1100	250	22	164	1545	140	125	100	1170
	132	945	730	415	720	700	760	1220	260	22	174	1655	140	125	100	1230
	160	945	730	415	720	700	760	1220	260	22	174	1655	140	125	100	1350

NSW,NSWF泵外形尺寸表 4極

型號	功率 (kW)	H	H1	H2	HC1	HC2	BW	BL	BP	BH	OH	UL	FC	DN1	DN2	總重量 (kg)
50-32-160	0.55	352	372	212	306	250	336	400	75	14	22.5	483	80	50	32	44
	0.75	352	372	212	306	250	336	400	75	14	22.5	483	80	50	32	45
50-32-200	1.1	400	420	240	306	250	336	400	75	14	22.5	498	80	50	32	71
	1.5	400	420	240	306	250	336	400	75	14	22.5	523	80	50	32	78
65-40-200	1.1	400	420	240	335	250	365	400	75	14	22.5	518	100	65	40	73
	1.5	400	420	240	335	250	365	400	75	14	22.5	543	100	65	40	80
	2.2	410	420	240	335	250	365	450	100	14	47.5	583	100	65	40	91
65-40-250	3	430	485	260	386	300	416	500	100	14	35	591	100	65	40	109
65-40-315	4	468	530	280	415	300	445	500	100	14	35	631	125	65	40	128
	5.5	493	530	280	415	300	445	500	100	14	35	687	125	65	40	151
65-50-160	0.55	352	372	212	306	250	336	400	75	14	22.5	483	80	65	50	46
	0.75	352	372	212	306	250	336	400	75	14	22.5	483	80	65	50	47
	1.1	372	372	212	306	250	336	400	75	14	22.5	498	80	65	50	63
80-50-200	1.5	400	440	240	335	250	365	400	75	14	22.5	543	100	80	50	84
	2.2	410	440	240	335	250	365	450	100	14	47.5	583	100	80	50	95
	3	410	440	240	335	250	365	450	100	14	47.5	583	100	80	50	100
80-50-250	4	448	485	260	386	300	416	500	100	14	35	631	125	80	50	116
	5.5	473	485	260	386	300	416	500	100	14	35	687	125	80	50	137
80-50-315	5.5	518	585	305	415	350	445	550	100	18	33.5	687	125	80	50	155
	7.5	518	585	305	415	350	445	550	100	18	33.5	727	125	80	50	169
80-65-160	0.75	380	420	240	335	250	365	400	75	14	22.5	503	100	80	65	67
	1.1	400	420	240	335	250	365	400	75	14	22.5	518	100	80	65	71
	1.5	400	420	240	335	250	365	400	75	14	22.5	543	100	80	65	78

型號	功率 (kW)	H	H1	H2	HC1	HC2	BW	BL	BP	BH	OH	UL	FC	DN1	DN2	總重量 (kg)
100-65-200	3	430	485	260	386	300	416	500	100	14	35	591	100	100	65	109
	4	448	485	260	386	300	416	500	100	14	35	606	100	100	65	114
	5.5	473	485	260	386	300	416	500	100	14	35	662	100	100	65	135
100-65-250	5.5	493	530	280	430	350	460	550	100	14	20	687	125	100	65	147
	7.5	493	530	280	430	350	460	550	100	18	20	727	125	100	65	166
100-65-315	11	565	585	305	470	400	500	700	150	18	70	854	125	100	65	249
	15	565	585	305	470	400	500	700	150	18	70	909	125	100	65	270
100-80-160	1.5	400	440	240	350	200	380	410	105	14	40	536	100	100	80	91
	2.2	410	440	240	350	300	380	500	100	14	35	591	100	100	80	87
	3	410	440	240	350	300	380	500	100	14	35	591	100	100	80	92
125-80-400	15	620	715	360	510	450	540	750	150	18	68	911	125	125	80	334
	18.5	635	715	360	510	450	540	750	150	18	68	941	125	125	80	369
	22	635	715	360	520	450	560	750	150	22	66.5	981	125	125	80	391
	30	665	715	360	520	500	560	820	160	22	76.5	1015	125	125	80	440
	37	695	715	360	520	500	560	820	160	22	76.5	1058	125	125	80	498
125-100-200	4	468	560	280	430	300	460	500	100	14	20	631	125	125	100	136
	5.5	493	560	280	430	350	460	550	100	18	20	687	125	125	100	152
	7.5	493	560	280	430	350	460	550	100	18	20	727	125	125	100	171
	11	540	560	280	430	400	460	650	125	18	45	835	125	125	100	222
125-100-250	15	565	585	305	470	400	500	700	150	18	70	924	140	125	100	278
125-100-315	11	590	645	330	470	400	500	700	150	18	69	869	140	125	100	261
	18.5	605	645	330	470	450	500	750	150	18	69	954	140	125	100	317
	22	605	645	330	470	450	500	750	150	18	69	994	140	125	100	335
	30	635	645	330	520	500	560	820	160	22	76.5	1028	140	125	100	394
125-100-400	30	665	715	360	580	500	620	800	150	22	50	1028	140	125	100	444
	37	715	735	380	585	550	625	950	200	22	100	1071	140	125	100	523
	45	715	735	380	585	550	625	950	200	22	100	1101	140	125	100	552
150-125-250	11	590	685	330	470	400	500	700	150	18	69	869	140	150	125	257
	15	590	685	330	470	400	500	700	150	18	69	924	140	150	125	284
	18.5	605	685	330	470	450	500	750	150	18	69	954	140	150	125	315
	22	605	685	330	470	450	500	750	150	18	69	994	140	150	125	333

型號	功率 (kW)	H	H1	H2	HC1	HC2	BW	BL	BP	BH	OH	UL	FC	DN1	DN2	總重量 (kg)
150-125-315	30	665	715	360	580	500	620	800	150	22	50	1028	140	150	125	430
	37	715	735	380	585	550	625	950	200	22	100	1071	140	150	125	507
150-125-400	45	750	815	415	585	550	625	950	200	22	100	1103	140	150	125	561
	55	780	815	415	585	550	625	950	200	22	100	1187	140	150	125	620
	75	815	815	415	630	600	670	1000	200	22	100	1262	140	150	125	776
200-150-315	37	750	815	415	605	500	670	900	200	22	100	1116	160	200	150	541
	45	750	815	415	605	500	645	900	200	22	100	1146	160	200	150	579
	55	780	815	415	605	600	645	1000	200	22	100	1254	160	200	150	650
	75	815	815	415	630	600	675	1100	250	22	150	1329	160	200	150	806
200-150-400	75	815	865	415	630	600	675	1100	250	22	150	1329	160	200	150	859
	90	815	865	415	630	600	675	1100	250	22	150	1379	160	200	150	956
	110	945	865	415	720	700	760	1220	260	22	160	1614	160	200	150	1325
250-200-315	37	750	865	415	605	500	670	900	200	22	100	1136	180	250	200	592
	45	750	865	415	605	500	645	900	200	22	100	1166	180	250	200	630
	55	780	865	415	605	600	645	1100	250	22	150	1274	180	250	200	695
	75	815	865	415	630	600	675	1100	250	22	150	1349	180	250	200	840
250-200-400	90	845	930	480	630	600	675	1100	250	22	150	1399	180	250	200	1015
	110	1010	930	480	720	750	760	1250	250	22	150	1634	180	250	200	1400
	132	1010	930	480	720	700	760	1220	260	22	160	1744	180	250	200	1495
	160	1010	930	480	720	700	760	1220	260	22	160	1744	180	250	200	1564

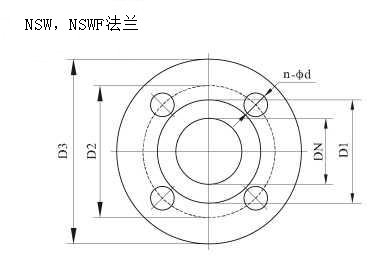

NSW，NSWF法蘭尺寸
DN	D1	D2	D3	n	d
32	78	100	140	4	18
50	102	125	165	4	18
65	122	145	185	4	18
80	133	160	200	8	18
100	158	180	220	8	18
125	184	210	250	8	18
150	212	240	285	8	22
200	268	295	340	12	22
250	320	355	405	12	26
