IHF型氟塑料泵_中成泵業

產品簡介

IHF型氟塑料泵非金屬泵的加工工藝設計生產。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用四氟填充材料，進出口均采用鑄鋼體加固。

IHF型氟塑料泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構優質合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點，廣泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業，在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質。

中成泵業氟塑料泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

氟塑料泵廣泛適用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業，在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質。

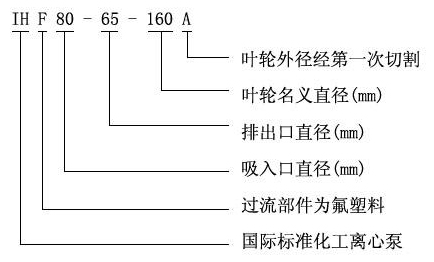

型號意義

選型范圍

流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
最高工作壓力：1.6Mpa。

性能參數本數據僅供參考，請以實際訂貨為準！

規格型號	轉速（r/min）	流量（m3/h）	揚程	效率（%）	汽蝕余量	進口×出口	電機功率 kw	整機重量? kg
25-20-125	2900	1.5	22	18	2.5	25×20	1.1	75
		2	20	20	2.5
		3.2	18.5	24	3
	1450	0.75	5.4	15	2.5		0.55	55
		1	5	17	2.5
		1.6	4.6	21	3
25-20-160	2900	1.5	34.3	19	2.5	25×20	2.2	80
		2	32	22	2.5
		3.2	29.6	25	3
	1450	0.75	8.5	16	2.5	25×20	0.55	55
		1	8	18	2.5
		1.6	7.5	24	3
25-20-200A	2900	1.5	42	28	2.5	25×20	3	120
		2	40	32	2.5
		3.2	38	30	3
	1450	0.75	10.5	15	2.5		0.55	90
		1	10	18	2.5
		1.6	9.5	24	3
25-20-200	2900	1.5	52.5	18	2.5	25×20	4	122
		2	50	20	2.5
		3.2	48	22	3
	1450	0. 75	13.1	15	2.5		0.55	90
		1	12.5	18	2.5
		1.6	12	24	3
25-20-250A	2900	1.5	62	26	2.5	25×20	4	195
		2	60	30	2.5
		3.2	58	28	3
	1450	0. 75	15.5	15	2.5		1.5	115
		1	15	18	2.5
		1.6	14.5	24	3
25-20-250B	2900	1.5	72	26	2.5	25×20	5.5	210
		2	70	30	2.5
		3.2	68	28	3
	1450	0. 75	18	15	2.5		1.5	115
		1	17.5	18	2.5
		1.6	17	24	3
25-20-250	2900	1.5	82	12	2.5	25×20	11	225
		2	80	18	2.5
		3.2	78.5	26	3
	1450	0.75	20.5	11	2.5		1.5	115
		1	20	16	2.5
		1.6	19.5	24	3
32-20-125	2900	2	22	20.5	2.5	32×20	1.5	75
		3.2	20	20	2.5
		5.5	18.5	18	3
	1450	1	5.4	24	2.5		0.55	45
		1-6	5	22	2.5
		2.75	4.6	20.5	3
32-20-160	2900	2	34.3	25	2.5	32×20	2.2	95
		3.2	32	24	2.5
		5.5	29.6	21.5	3
	1450	1	8.5	18	2.5		0.55	55
		1.6	8	22	2.5
		2.75	7.5	24.5	3
32-20-200A	2900	2	42	32	2.5	32×20	4	140
		3.2	40	36	2.5
		5.5	38	34	3
	1450	1	10.5	25	2.5		0.75	75
		1.6	10	28	2.5
		2.75	9.5	26	3
32-20-200	2900	2	52.5	22	2.5	32×20	4	140
		3.2	50	26	2.5
		5.5	48	28.5	3
	1450	1	13.1	15	2.5		0.75	75
		1.6	12.5	18	2.5
		2.75	12	19.5	3
32-20-250A	2900	2	62	26	2.5	32×20	7.5	160
		3.2	60	30	2.5
		5.5	58	28	3
	1450	1	15.5	15	2.5		1.5	95
		1.6	15	18	2.5
		2.75	14.5	24	3
32-20-250B	2900	2	72	26	2.5	32×20	7.5	160
		3.2	70	30	2.5
		5.5	68	28	3
	1450	1	18	15	2.5		1.5	95
		1.6	17.5	18	2.5
		2.75	17	24	3
32-20-250	2900	2	82	16	2.5	32×20	11	160
		3.2	80	20	2.5
		5.5	78.5	23	3
	1450	1	20.5	15	2.5		1.5	95
		1_6	20	18	2.5 i
		2.75	19.5	24	3
40-25-125	2900	4.4	22	30	2.5	40×25	1.5	75
		6.3	20	31	2.5
		8.3	18.5	32	3
	1450	2.2	5.4	26	2.5		0.55	40
		3.2	5	28	2.5
		4.2	4.6	32	3
40-25-160	2900	4.4	34.3	30	2.5	40×25	2.2	120
		6.3	32	31	2.5
		8.3	29.6	32	3
	1450	2.2	8.5	23	2.5		0.55	75
		3.2	8	25	2.5
		4.2	7.5	28	3
40-25-200A	2900	4.4	42	26	2.5	40×25	4	170
		6.3	40	33	2.5
		8.3	38	32	3
	1450	2.2	10.5	25	2.5		0.55	100
		3.2	10	28	2.5
		4.2	9.5	26	3
40-25-200	2900	4.4	52.5	20	2.5	40×25	5.5	170
		6.3	50	23	2.5
		8.3	48	30	3
	1450	2.2	13.1	25	2.5		0.75	100
		3.2	12.5	28	2.5
		4.2	12	26	3
40-25-250A	2900	4.4	62	24	2.5	40×25	7.5	255
		6.3	60	28	2.5
		8.3	58	28	3
	1450	2.2	15.5	20	2.5		1.5	155
		3.2	15	24	2.5
		4.2	14.5	22	3
40-25-250B	2900	4.4	72	24	2.5	40×25	11	255
		6.3	70	28	2.5
		8.3	68	28	3
	1450	2.2	18	20	2.5		1.5	155
		3.2	17.5	24	2.5
		4.2	17	22	3
40-25-250	2900	4.4	82	24	2.5	40×25	11	255
		6.3	80	28	2.5
		8.3	78.5	28	3
	1450	2.2	20.5	20	2.5		1.5	155
		3.2	20	24	2.5
		4.2	19.5	22	3
50-32-125	2900	7.5	22	43	2	50×32	2.2	110
		12.5	20	51	2
		15	18.5	49	2.5
	1450	3.75	5.4	40	2		0.55	55
		6.3	5	45	2
		7.5	4.6	42	2.5
50-32-160	2900	7.5	34.3	35	2	50×32	4	135
		12.5	32	47	2
		15	29.6	47	2.5
	1450	3.72	8.5	30	2	50×32	0.55	68
		6.3	8	40	2
		7.5	7.5	40	2.5
50-32-200A	2900	7.5	42	28	2	50×32	7.5	180
		12.5	40	39	2
		15	38	43	2.5
	1450	3.7	10.5	23	2		1.1	160
		6.3	10	33	2
		7.5	9.5	36	2.5
50-32-200	2900	7.5	52.5	28	2	50×32	7.5	180
		12.5	50	40	2
		15	48	48	2.5
	1450	3.7	13.1	22	2		1.1	170
		6.3	12.5	33	2
		7.5	12	40	2.5
50-32-250A	2900	7.5	62	23	2	50×32	7.5	255
		12.5	60	33	2
		15	58	36.5	2.5
	1450	3.75	15.5	17	2		1.5	155
		6.3	15	27	2
		7.5	14.5	31	2.5
50-32-250B	2900	7.5	72	23	2	50×32	11	255
		12.5	70	33	2
		15	68	36.5	2.5
	1450	3.75	18	17	2		1.5	155
		6.3	17.5	27	2
		7.5	17	31	2.5
50-32-250	2900	7.5	82	23	2	50×32	11	255
		12.5	80	33	2
		15	78.5	36.5	2.5
	1450	3.75	20.5	17	2		1.5	155
		6.3	20	30	2
		7.5	19.5	33	2.5
65-50-125	2900	15	21.8	46	2	65×50	3	135
		25	20	61	2
		30	18.5	67	2.5
	1450	7.5	5.35	46	2		0.55	75
		12.5	5	61	2
		15	4.7	67	2.5
65-50-160	2900	15	35	46	2	65×50	5.5	155
		25	32	56	2
		30	30	65	2.5
	1450	7.5	8.8	40	2		1.1	145
		12.5	8	51	2
		15	7.2	60	2.5
65-40-200A	2900	15	42	41	2	65×40	7.5	210
		25	40	52	2
		30	38	53.5	2.5
	1450	7.5	10.5	35	2		1.5	130
		12.5	10	46	2
		15	9.5	47.5	2.5
65-40-200	2900	15	53	35	2	65×40	11	210
		25	50	51	2
		30	47	48	2.5
	1450	7.5	13.2	30	2		1.5	130
		12.5	12.5	46	2
		15	11.8	42	2.5
65-40-250A	2900	15	62	34	2	65×40	15	360
		25	60	46	2
		30	58	50	2.5
	1450	7.5	127	28	2.5		2.2	240
		12.5	125	39	2.5
		15	123	42.5	3
65-40-250B	2900	15	32.3	22	2.5	65×40	18.5	360
		25	32	33	2.5
		30	31.7	37	3
	1450	7.5	22.5	52	3		3	240
		12.5	20	65	3
		15	18	70	3.5
65-40-250	2900	15	5.6	50	2.5	65×40	18.5	360
		25	5	64	2.5
		30	4.5	68	3
	1450	7.5	36	60	2.5		3	240
		12.5	32	64	2.5
		15	29	53	3
65-40-315A	2900	15	9	58	2.5	65×40	22	480
		25	8	62	2.5
		30	7.2	50	3
	1450	7.5	15.5	28	2	65×40	4	260
		12.5	15	39	2
		15	14.5	43	2.5
65-40-315	2900	15	72	34	2	65×40	30	480
		25	70	46	2
		30	68	50	2.5
	1450	7.5	18	28	2		5.5	260
		12.5	17.5	39	2
		15	17	43	2.5
80-65-125	2900	30	82	33	2	80×65	5.5	195
		50	80	48	2
		60	78	50	2.5
	1450	15	21	28	2		1.1	125
		25	20	46	2
		30	19.4	45	2.5
80-65-160	2900	30	105	28	2.5	80×65	11	225
		50	32	39	2.5
		60	98	42.5	3
	1450	15	26.2	22	2.5		1.5	145
		25	25	33	2.5
		30	24.5	37	3
80-50-200A	2900	30	42	53	2.5	80×50	11	250
		50	40	63	2.5
		60	38	62	3
	1450	15	10.5	44	2.5		2.2	155
		25	10 ；	57	2.5
		30	9.5	58	3
80-50-200	2900	30	53	53	2.5	80×50	15	250
		50	50	63	2.5
		60	47	55	3
	1450	15	13.2	49	2.5		2.2	155
		25	12.5	57	2.5
		30	11.8	48	3
80-50-250A	2900	30	62	44	2.5	80×50	18.5	480
		50	60	57	2.5
		60	58	59	3
	1450	15	15.5	39	2.5		3	370
		25	15	51	2.5
		30	14.5	52.5	3
80-50-250B	2900	30	72	44	2.5	80×50	22	480
		50	70	57	2.5
		60	68	59	3
	1450	15	18	39	2.5		4	400
		25	17.5	51	2.5
		30	17	52.5	3
80-50-250	2900	30	84	48	2.5	80×50	30	480
		50	80	56	2.5
		60	75	50	3
	1450	15	21	39	2.5		5.5	400
		25	20	51	2.5
		30	18.8	52.5	3
80-50-315A	2900	30	105	39	2.5	80×50	30	560
		50	100	51	2.5
		60	98	52.5	3
	1450	15	26.2	35	2.5		5.5	475
		25	25	46	2.5
		30	24.5	47.5	3
80-50-315	2900	30	125	39	2.5	80×50	45	560
		50	125	51	2.5
		60	123	52.5	3
	1450	15	32.5	35	2.5		7.5	475
		25	32	46	2.5
		30	31.5	47.5	3
100-80-125	2900	60	24	64	4	100×80	11	245
		100	20	65	4.5
		120	16.5	63	5
	1450	30	6	60	2.5		1.5	195
		50	，5	64	2.5
		60	4	63	3
100-80-160	2900	60	36	60	3.5	100×80	15	250
		100	32	70	4
		120	28	65	5
	1450	30	9.2	58	2		2.2	190
		50	8	69	2.5
		60	6.8	68	3.5
100-65-200A	2900	60	42	63	3	100×65	22	480
		100	40	72	3.6
		120	38	71	4.8
	1450	30	10.5	60	2		4	180
		50	10	68	2
		60	9.5	63	2.5
100-65-200	2900	60	54	63	3	100×65	30	480
		100	50	68	3.6
		120	47	56	4.8
	1450	30	13.5	60	2		5.5	245
		50	12.5	68	2
		60	11.8	63	2.5
100-65-250A	2900	60	62	57	3.5	100×65	37	380
		100	60	68	3.8
		120	58	67	4.8
	1450	30	15.5	50	2		5.5	340
		50	15	63	2
		60	14.5	64	2.5
100-65-250B	2900	60	72	57	3.5	100×65	45	480
		100	70	68	3.8
		120	68	67	4.8
	1450	30	18	50	2		7.5	360
		50	17.5	63	2
		60	17	64	2.5
100-65-250	2900	60	87	60	3.5	100×65	45	550
		100	80	68	3.8
		120	74.5	67	4.8
	1450	30	21.3	50	2		7.5	415
		50	20	65	2
		60	19	647	2.5
100-65-315A	2900	60	105	48	3	100×65	55	665
		100	100	62	3.6
		120	98	64	4.2
	1450	30	26.2	44	2		7.5	575
		50	25	58	2
		60	24.5	60	2.5
100-65-315	2900	60	133	63	3	100×65	75	665
		100	125	65	3.6
		120	118	62	4.2
	1450	30	34	60	2		11	570
		50	32	64	2
		60	30	63	2.5
125-100-200	2900	120	57.5	54	4.5	125×100	55	650
		200	50	68	4.5
		240	44.5	61	5
	1450	60	14.5	59	2.5		11	530
		100	12.5	72	2.5
		120	11	71	3
125-100-250A	2900	120	62	63	3.8	125×100	55	850
		200	60	75	4.2
		240	58	74	5
	1450	60	15.5	59	2.5		15	650
		100	15	72	2.5
		120	14.5	71	3
125-100-250B	2900	120	72	63	3.8	125×100	75	850
		200	70	75	4.2
		240	68	74	5
	1450	60	18	59	2.5		15	650
		100	17.5	72	2.5
		120	17	71	3
125-100-250	2900	120	87	57	3.8	125×100	75	850
		200	80	68	4.2
		240	72	67	5
	1450	60	21.5	56	2.5		15	650
		100	20	62	2.5
		120	18.5	58	3
125-100-315A	1450	60	26.2	57	2.5	125×100	15	950
		100	25	68	2.5
		120	24.5	67	3
125-100-315	1450	60	33.5	66	2.5	125×100	18.5	950
		1Q0	32	77	2.5
		120	30.5	68	3
125-100-400A	1450	60	42	56	2.5	125×100	30	1050
		100	40	62	2.5
		120	38	58	3
125-100-400	1450	60	52	63	2.5	125×100	37	1050
		100	50	75	2.5
		120	48.5	72	3
150-125-250	1450	120	22.5	61	3	150×125	22	630
		200	20	67	3
		240	17.5	63	3.5
150-125-315	1450	120	24	72	2.5	150×125	45	700
		200	32	74	2.5
		240	29	75	3
150-125-400A	1450	120	42	61	2.5	150×125	55	1150
		200	40	70	2.8
		240	38	63	3.5
150-125-400	1450	120	53	61	2.5	150×125	75	1150
		200	50	70	2.8
		240	46	63	3.5
200-150-250	1450	240	21.5	67	3.5	200×150	45	700
		400	20	79	4.3
		460	17.5	77	5
200-150-315	1450	240	37	67	3	200×150	75	1150
		400	32	78	3.5
		460	28.5	75	4
200-150-400A	1450	240	42	67	3	200×150	90	1350
		400	40	78	3.8
		460	38	75	4.5
200-150-400	1450	240	55	68	3	200×150	110	1400
		400	50	73	3.8
		460	45	77	4.5
250-200-250	1450	600	22	76	4.1	250×200	90	1300
		800	20	75	5
		960	16	79	6
250-200-315	1450	600	34	59	4.8	250×200	110	2020
		800	32	72	5.5
		960	28	71	6.4
250-200-400A	1450	600	42	59	3.5	250×200	132	2500
		800	40	72	4.3
		960	38	71	5
250-200-400	1450	600	54.5	59	3.5	250×200	160	2500
		800	50	72	4.3
		960	39	71	5
300-250-315	1450	1550	35	68	3.6	300×250	185	2950
		1400	32	70	4.5
		1300	26	75	5.4
300-250-400	1450	1550	55	65	4.1	300×250	280	4450
		1400	50	78	5
		1300	42.5	75	6

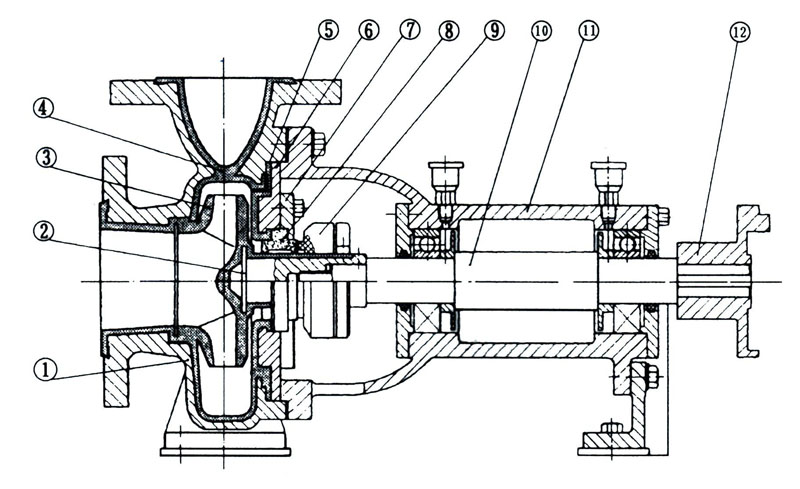

結構圖紙

序號	名稱	材料
1	泵體	HT200
2	葉輪骨架	45#鋼
3	葉輪	聚全氟乙丙烯
4	泵體襯里	聚全氟乙丙烯
5	泵蓋襯里	聚全氟乙丙烯
6	泵蓋	HT200
7	機封蓋壓	1Cr18Ni9Ti
8	靜環	99.9%氧化鋁陶瓷
9	動環	填充四氟乙烯
10	泵軸	3Cr13
11	軸承體	HT200
12	聯軸器	HT200

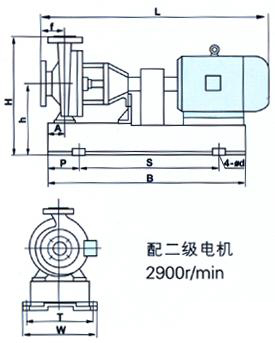

安裝尺寸本數據僅供參考，請以實際訂貨為準！

型號	l	b	s	p	a	w	t	h	h	f	4-фd
IHF50-32-125	950	895	595	155	80	395	345	352	212	80	4-ф19
IHF50-32-160	1025	895	595	155	80	395	345	392	232	80	4-ф25
IHF50-32-200	1075	995	655	170	80	450	400	440	260	80	4-ф25
IHF65-50-125	995	895	595	155	80	395	345	352	212	80	4-ф25
IHF65-50-160	1075	998	655	170	80	450	400	392	232	80	4-ф25
IHF65-40-200	1240	1155	730	200	80	500	450	440	260	100	4-ф25
IHF65-40-250	1350	1270	840	215	100	490	440	510	285	100	4-ф24
IHF80-65-125	1095	995	655	170	80	450	400	392	232	100	4-ф25
IHF80-65-160	1240	1155	730	200	80	500	450	440	260	100	4-ф25
IHF80-50-200	1240	1155	730	200	80	500	450	460	260	100	4-ф25
IHF80-50-250	1543	1420	940	240	95	610	550	525	300	125	4-ф24
IHF100-80-125	1240	1140	740	200	95	490	440	440	260	100	4-ф24
IHF100-80-160	1355	1270	840	215	95	490	440	480	280	100	4-ф24
IHF100-65-200	1543	1420	940	240	95	610	540	525	300	100	4-ф24
IHF125-80-160	1543	1420	940	240	95	610	540	525	300	125	4-ф28
IHF125-100-200	1700	1620	1060	290	110	660	600	650	370	125	4-ф28

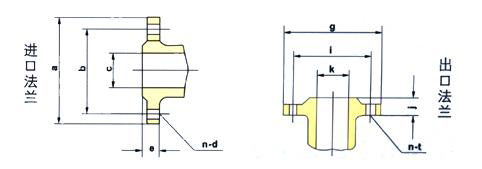

型號	進口法蘭尺寸					出口法蘭尺寸
型號	c	a	b	e	n-Фd	k	g	i	j	n-Фt
IHF50-32-125	50	165	125	20	4-Ф17.5	32	140	100	18	4-Ф17.5
IHF50-32-160	50	165	125	20	4-Ф17.5	32	140	100	18	4-Ф17.5
IHF50-32-200	50	165	125	20	4-Ф17.5	32	140	100	18	4-m16
IHF65-50-125	65	185	145	20	4-Ф17.5	50	165	125	20	4-Ф17.5
IHF65-50-160	65	185	145	20	4-Ф17.5	50	165	125	20	4-Ф17.5
IHF65-40-200	65	185	145	20	4-Ф17.5	40	150	110	18	4-m16
IHF65-40-250	65	185	145	20	4-Ф17.5	40	150	110	18	4-m16
IHF80-65-125	80	200	160	20	4-Ф17.5	65	185	145	20	4-Ф17.5
IHF80-65-160	80	200	160	20	4-Ф17.5	65	185	145	20	4-Ф17.5
IHF80-50-200	80	200	160	20	4-Ф17.5	50	165	125	20	4-m16
IHF80-50-250	80	200	160	20	4-Ф17.5	50	165	125	20	4-m16
IHF100-80-125	100	220	180	22	4-Ф17.5	80	200	165	20	8-m16
IHF100-80-160	100	220	180	22	4-Ф17.5	80	200	165	20	8-Ф17.5
IHF100-65-200	100	220	180	22	4-Ф17.5	65	185	145	20	4-Ф17.5
IHF125-80-160	125	250	210	22	4-Ф18	80	200	160	20	8-Ф17.5
IHF125-100-200	125	250	210	22	4-Ф18	100	220	180	20	8-Ф17.5

自拍偷拍亚洲二区,日本道欧美一区二区AAAA,国产真实乱XXXⅩ视频,男女一级a 爱做视频

IHF型氟塑料泵

產品簡介

型號意義

選型范圍

性能參數本數據僅供參考，請以實際訂貨為準！

結構圖紙

安裝尺寸本數據僅供參考，請以實際訂貨為準！

關于中成

技術服務

新聞中心

聯系方式

自拍偷拍亚洲二区,日本道欧美一区二区AAAA,国产真实乱XXXⅩ视频,男女一级a 爱做视频

IHF型氟塑料泵

產品簡介

型號意義

選型范圍

性能參數本數據僅供參考，請以實際訂貨為準！

結構圖紙

安裝尺寸本數據僅供參考，請以實際訂貨為準！

關于中成

技術服務

新聞中心

聯系方式

性能參數本數據僅供參考，請以實際訂貨為準！

安裝尺寸本數據僅供參考，請以實際訂貨為準！
